超低インピーダンス着磁電源装置
着磁関連機器
超低インピーダンス着磁電源装置
EMIC の着磁装置は ISO9001 で認証された品質管理システムのもとで製作され、性能・操作性・安全性などで国内外で高い評価を得ています。
型番:ES型 超低インピーダンス
お気軽にお問い合わせください。
概要
CD、DVD、HDDスピンドルモータ、ステッピングモータ、ペジャーモータなど、
小径モータの着磁用として、極細巻線で1極あたりの巻数が1~2ターン、かつ
大電流を必要とする着磁用
特徴
1.電源内部回路設計を一新、低インピーダンス化を究極まで追求しました。
2.新回路搭載により、低電圧大電流を実現し、IT関連の超小型モータ用高Hc
磁石の着磁に効果的です。
3.通電時間幅が短く、発熱が抑えられるので着磁ヨークの耐久性が向上します。
使い方
仕様
型式 | ES-1510-30L |
入力電源 | 単相AC200V 50/60Hz 約20A |
最大許容出力電流 | 30,000A |
充電電圧 | DC50~1,500V |
充電時間 | 5秒 |
コンデンサ容量 | 1,000μF |
通電時間 | 約100μsec以上(負荷により変動) |
主制御素子 | SCR |
外形寸法(mm) | 500W×800D×1,000H |
質量 | 約180kg |

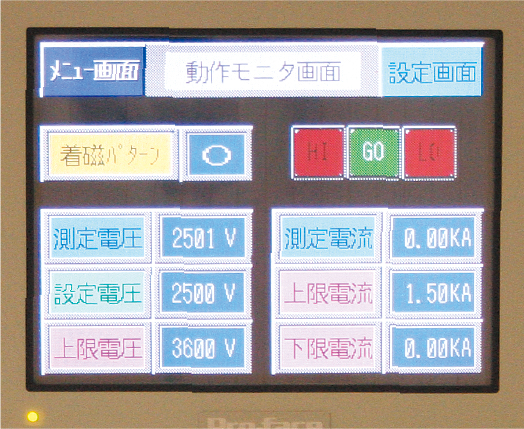

※タッチパネルはオプション
