6,000V 着磁電源装置
着磁関連機器
6,000V 着磁電源装置
EMIC の着磁装置は ISO9001 で認証された品質管理システムのもとで製作され、性能・操作性・安全性などで国内外で高い評価を得ています。
型番：ES-6030-45
お気軽にお問い合わせください。
概要
大型希土類磁石（SmCo、NdFeB）の内／外極着磁
EV自動車モータ用、スパッタ用、NMR用磁石、大型サーボモータ用、リニアサー
ボモータ、IPM用等
特徴
1.充電電圧は最大6,000V。高保磁力磁石の着磁用として最新の制御回路を
搭載し安全性とハイパワーを両立させました。
2.内装部品の最適配置、省スペース設計によりコンパクト化が実現しました。
3.出力、外部コントロールは、独立型で、電源本部とはコネクターで接続します。
電源制御・表示・操作は電源本体と切り離されたリモート操作ボックスで集中
的に管理できます。
使い方
仕様
| 型式 | ES-6030-45 |
| 入力電源 | 単相AC200V 50／60Hz 約100A |
| 最大許容出力電流 | 45,000A |
| 充電電圧 | DC200～6,000V |
| 充電時間 | 10秒 |
| コンデンサ容量 | 3,000μF（容量切替可1,000μF単位） |
| 設定・操作 | 約400μsec以上（負荷により変動） |
| 通電時間 | 制御操作盤は自立型別置き |
| 主制御素子 | SCR |
| 外形寸法・質量（電源本体）（mm） | 2,000W×1,000D×2,000H 約1,500kg |
| 外形寸法・質量（制御BOX）（mm） | 500W×250D×400H 約30kg |

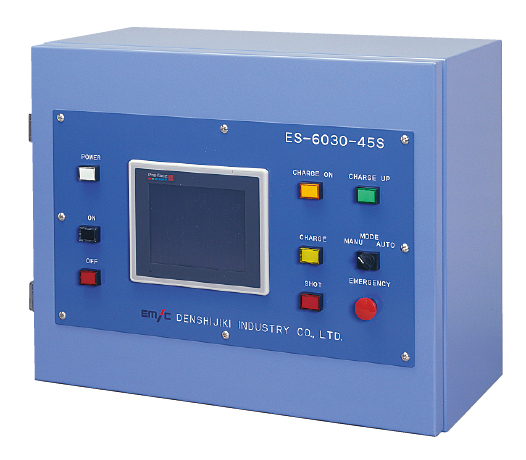

リモート操作ボックス（詳細は仕様書でご確認下さい）
| デジタルパネル表示部 | 制御範囲 | |
| 設定機能 | 手動操作ボタン | 表示灯 受電表示 電源表示 充電表示 充電完了表示 |
| 充電電圧 | 電源ON | |
| 着磁電流コンパレータ | 電源OFF | |
| 着磁条件20パターン | 手動／自動切換 | |
| 表示機能 | 充電開始 | |
| 通電（着磁） | ||
| 電源異常 | 非常停止 | |
| 充電異常 | その他 | |
| 着磁電流異常 | 充電完了信号 | |
| 電源扉・パネル解放異常 | 電流判定信号 | |
| コンデンサ設定容量 | 内部放電回路 | |
