BHアナライザー

磁気計測機器

BHアナライザー

硬質磁性材料(ハード磁性材料)の評価に最適

型番:BH-1000H

お気軽にお問い合わせください。

この製品のお問い合わせ

概要

本装置は、硬質磁性材料(ハード材)の直流磁化特性・

高保磁力材料特性の測定を行うためのアナライザです。

オプションで軟質磁性材料(ソフト材)測定機能も

搭載可能。BH-1000と同様、ドリフトレスです。

特徴

微小コアから永久磁石まで広範囲の測定が可能

従来の10倍のサンプリング数により、高分解能な測定が可能

電磁石を選ばずに測定が可能です。

(電源仕様によります)

保護回路を設けたことにより、誤配線時にも安全・安心。

使い方

※動画はソフト材用ですが、基本ソフトは同様の使い方となります。

仕様

計測部 測定モード

測定項目
測定精度

測定範囲
分解能
サンプルレート
入力電源
直流磁化特性

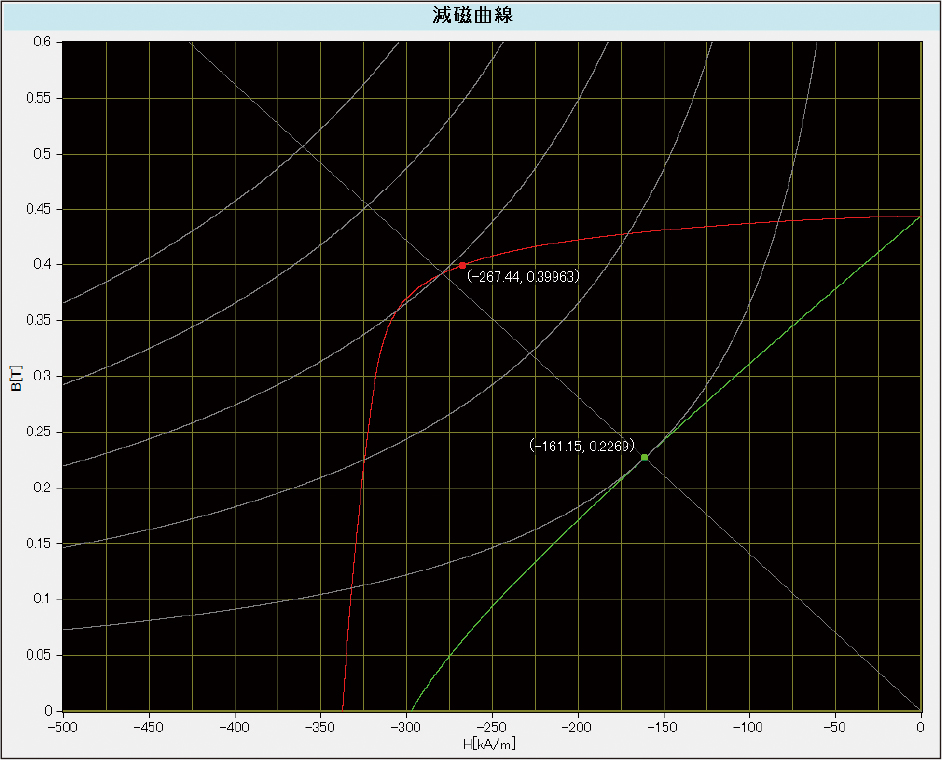

高保磁力材料減磁特性
(BH)max:最大エネルギー積、HK/Hcj:角形比、Hk(%設定可)等
B計測 ±1%士50μV
H計測 ±1%±50μV+ホールプローブ精度(最大±1%-2T~2T)
±10V
24bit
100μsec
AC100V±10% 50/60Hz
励磁電源部 最大出力(選択)
入力電源(選択)
±40V/±15A or ±60V/±30A
±40V/±15A AC100V±10% 50/60Hz 最大1.4kVA
±60V/±30A AC100V or AC200V±10% 50/60Hz
最大2.5kVA or 3.0kVA
質量   約210kg
使用温度範囲   5~35℃
付属品   ノートパソコン(専用ソフト付き)、マウス
